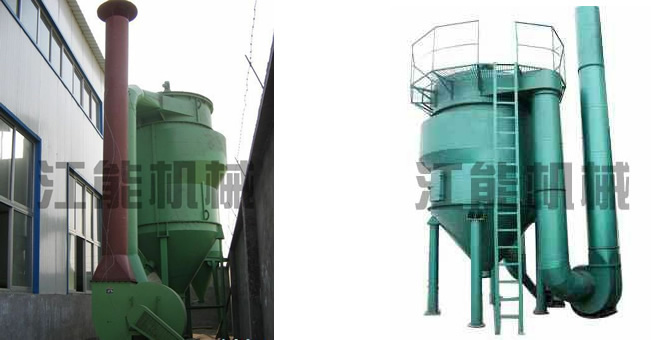

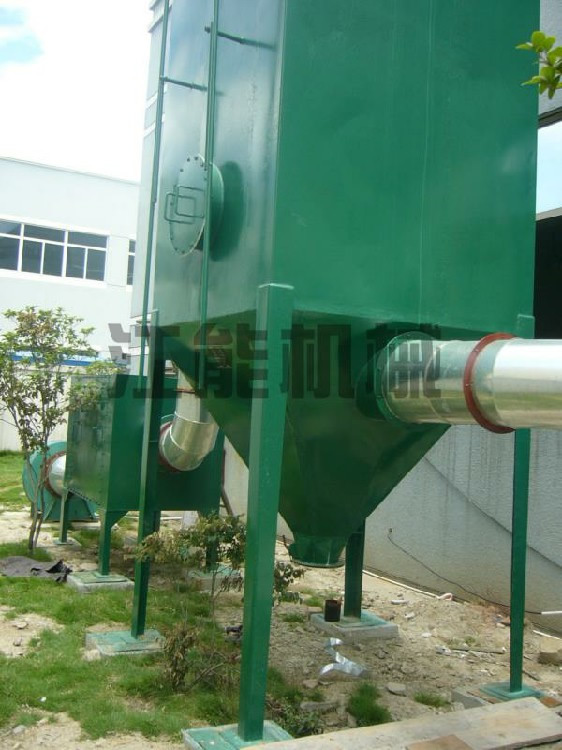

斜插式濾筒式除塵器

1、工作原理：

含塵氣體在風機的引導下進入除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗;粒度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著濾筒的表面積灰增加而變大，當阻力達到一定的設定值時，通過反吹系統脈沖閥經噴吹管的小孔，噴射出一股高速高壓氣流，通過進行清灰。此時PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排出到灰桶內 ***上排濾筒會首先脈沖反吹，然后控制儀選擇下派重新脈沖反吹過程，此后詞控制儀會順序繼續選擇其他濾筒進行脈沖反吹操作。

2、性能特點

1）采用了先進的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好

2）塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速?zèng)_擊濾筒，因而能延長濾筒的使用壽命

3）濾筒150傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減******少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費

4）模塊式組合，大小可以隨意選擇

5）可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動

3、應用范圍:
適用于各種干式粉塵，特別是入口粉塵濃度偏低行業的除塵項目。

適用于壓縮機進氣過濾，可以自由搭配、安裝方便、節約空間，特有的密閉式結構，防止大量濕氣及粗顆粒的進入。當濾筒更換為高效覆膜濾筒后，配置合適的風機及吸氣裝置，可以作為中央煙塵凈化器。

4、應用行業:
造船、煙草、機械鑄造、制藥、鋼鐵、石化、化工等行業。
